直线加速器门的现场安装攻略

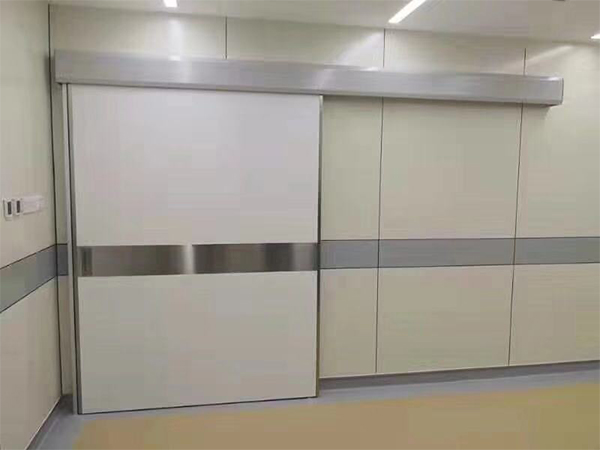

放疗科防辐射直线加速器电动推拉铅门的组成：门框组件，移门组件，移门组件安装在门框组件的内侧；动力组件，动力组件安装在移门组件的内侧顶部，动力组件与移门组件的顶部连接在一起；按钮，按钮安装在墙体上，按钮通过导线与动力组件连接，按钮包括左移按钮、停止按钮和右移按钮；控制组件，控制组件安装在墙体上，控制组件通过导线分别与门框组件和动力组件连接。

一、加速器门门框本体的安装： 两个安装槽，两个安装槽一上一下开设在门框本体的内侧上下两端； 滑轨，滑轨安装在下端安装槽的内腔底部； 两个插槽，两个插槽一左一右开设在门框本体的内侧左右两侧； 两个接触开关，两个接触开关安装在插槽的内腔侧壁上，一个接触开关安装在一个插槽的内腔侧壁上； 多个红外线接受器，多个红外线接受器纵向均匀等距安装在插槽的内腔右侧壁上。

二、加速器铅门移门组件的安装： 移门本体； 两个安装块，两个安装块一左一右安装在移门本体)的顶部左右两侧； 两个滑轮，两个滑轮一左一右安装在移门本体的底部左右两侧； 多个红外线发射器，多个红外线发射器纵向均匀等距安装在移门本体)的右侧。

三、加速器铅防护门动力组件的安装： 电机； 主动辊轴，主动辊轴通过花键安装在电机的前端输出轴上； 链板，链板套接在主动辊轴的外壁上； 从动辊轴，从动辊轴安装在链板的内侧左侧，从动辊轴与主动辊轴相对称。

四、铅门控制组件的安装： 控制箱； 控制器，控制器安装在控制箱的内腔后壁顶部； 继电器，继电器安装在控制箱的内腔后壁上，继电器在控制器的下端； 计时器，计时器安装在控制箱的内腔后壁上，计时器在继电器的下端，计时器与控制器电性连接； 远程信号传输模块，远程信号传输模块安装在控制箱的内腔后壁上，远程信号传输模块在计时器的下端，远程信号传输模块与控制器电性连接。

本实用新型加速器门具有关门迅速，噪音低、功耗小、停位准确和维护简单等特点，能够自动检测是否有障碍物，能够有效的避免挤伤人或物，保障了安全。
