工业铅防护门的结构类型和特点

2020-10-07

随着技术与经济的不断发展,在许多工业领域,铅防护门应用不断扩展。随着待检工件的体积和壁厚逐渐增大,所要求的射线强度随之提高,但利用具有极强的能量和穿透力的γ射线对大型压力容器等进行探伤,会对人体造成更大的伤害,为此对射线防护提出了更高的安全要求。在设计时一定要保证安全系数,有效的防护措施一定要到位。

1)上置直接驱动型.

采用铅板作为防护材料的门板结构,电机直接带动主动轮在横梁上行走,门体重量主要作用在支撑轮上,采用单一的支承行走轮,主要特点是可避免支承铅门的导轨与被检测工件车导轨交叉,简化支承导轨的结构。如图1所示,这种结构适用于重量相对较轻的门体,门体越重,对横梁的抗变形能力要求越高,使动力源部分的设计难度增大。

2)混凝土门体.

①传动式结构.

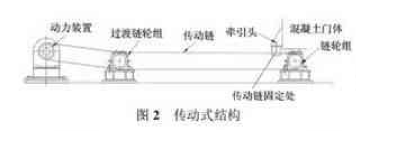

见图2,门体移动是根据链传动的原理,将门体的牵引头与传动链固定在一起,实现门体移动。这种传动机构在行业中运用较多,机构主要由传动链、链轮组、动力装置、过渡链轮组、缓冲装置、滚轮组、门下导轨、门上部导轮装置、附属装置几部分构成。大门的灵活运行由滚轮组保证,链轮滚动支撑由链轮组保证,大门安全制动由缓冲装置确保,整个动力传递机构由牵引头固定在传动链上而形成。在实地观察时,发现有的轮子碰不到的门下轨道存在滚动不畅等问题。这种结构占用场地和空间大,施工量大,实际使用中地面滚轮之间的高度需要经常调整。

②直驱式结构.

此结构主要是将动力装置固定在混凝土门体上,动力装置随门体而动,省去了传动链条,门下装有大滚轮,承载门体重量,门旁固定联接一动力驱动装置,主要由驱动装置利用传动链将动力传递给小轮驱动门体移动,传动链可缓解驱动装置与小轮之间的相互冲击。为了防止射线泄漏,门体车轮组必须下移到钢轨的轨道沟中,用翻转机构保证探伤室运输车轨道的正常连接,此结构使得门体移动机构相对简单,但是门体下的车轮组维修是个难题。

3)双开门式.

铅门门体结构为双扇移动门,此结构门板材料为铅板,采用双扇门是为了减轻单个门的重量,使其运动灵活。在防辐射铅门与墙壁之间采用专门处理,避免射线泄漏,由于本公司探伤室右侧门框至墙壁转角间距只有1.5m,而单门宽度需3m左右。
