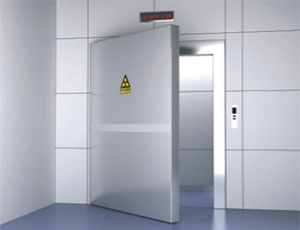

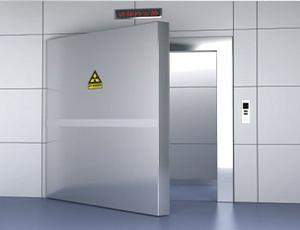

加速器电动防护门

加速器治疗室防护门X射线屏蔽厚度计算

  计算防护门的屏蔽厚度有两个先决条件:一是必须知道迷路外口（以下简称门口)处X射线的空气比释动能率(以下简称X射线剂量），二是必须知道门口处散射X射线的平均能量。有了两个基本条件，根据国家标准导出的防护门外的控制剂量水平或用户的特殊要求，即可

求出减弱倍数K，随即按已知门口X射线的平均能量查有关防护厚度表或利用半值层法即可求出防护门的屏蔽厚度(铅当量)。

  门口处的X射线剂量及其能量大小与治疗室内等中心处X射线能量与剂量、治疗条件、迷路结构型式、迷路横截面积、迷路长度等多种因素有关，要想比较准确地计算出门口处的X射线剂量是相当困难的。因为首先要预知计算用的10几个参数，再通过5个公式的转换运

算，才能估算出门口的X射线剂量。而这样计算的结果，经实际测量门口X射线的剂量进行验证(同一台加速器、同样的条件)，计算值和实测值二者相差7倍左右。对同一台加速器，用不同文献介绍的方法计算出的防护门的铅当量，一般也会相差几mm.

  鉴于上述情况，笔者认为计算防护门的屏蔽厚度，以实测数据为依据，再以比较通用而简单的方法求出，介绍如下:

  1.门口x射线能量的估算

对于单折L型迷路，门口x射线的平均能量用下式估算:

        Ex=0.287(Ee/10)0.265

对于多折(S型或U型)迷路，用下式估算:

        Ex=0.203(Ee/10)0.254

式中，Ex一治疗室门口处x射线平均能量(MeV);

Ee一加速器电子的动能(MeV)
